Beratung, Planung, Herstellung, Vertrieb und Montage von Absauganlagen


Feuerwehr Absauganlagen

Offene und geschlossene Absaugsysteme mit Zentralventilator

als Mitfahranlagen mit automatischem Ablösen der Absaugtrichter bei Ausfahrt aus der Halle, auch bei Alarmstart oder
als stationäre Anlagen.

Einschalten der Anlagen wahlweise bei:

a) Alarm
b) Tor öffnen
c) 1. Schlüsselstellung des Zündvorganges

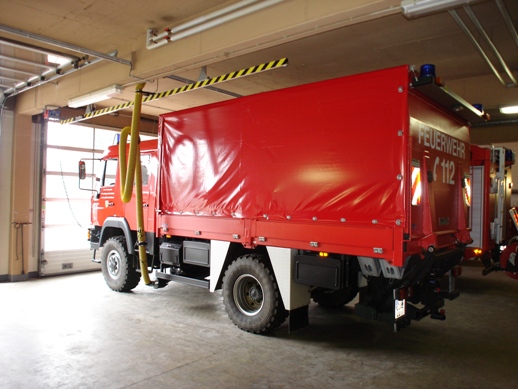

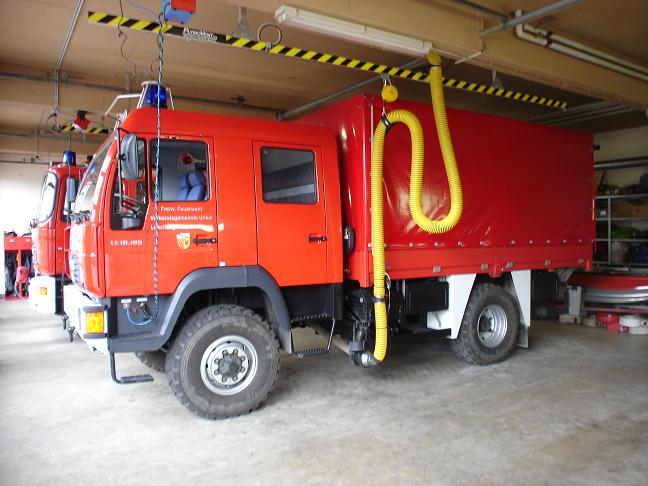

Mitfahranlagen

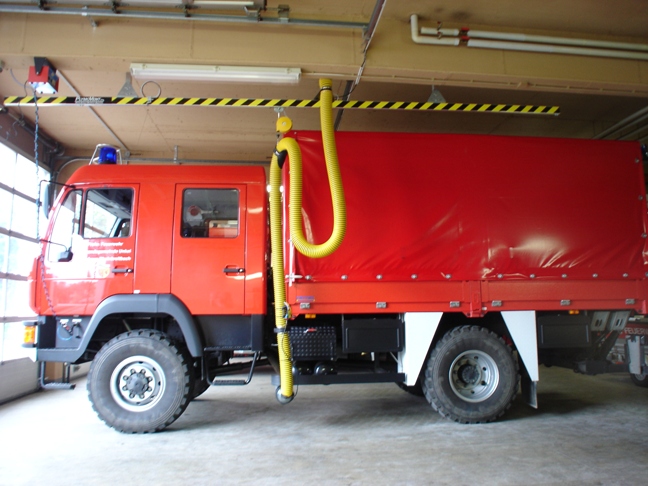

1. Direkte Befestigung des Absaugtrichters mittels Klemmzange am Auspuffrohr. Saugschlitzkanal, Laufwagen, Ablösen des Absaugtrichters mittels Bockrolle und Bowdenzug.

2. Befestigung des Absaugtrichters am Fahrzeug mittels Elektromagnet ohne direkte Verbindung zum Auspuffrohr. Führungsschiene, Laufwagen, Ablösen des Absaugtrichters vom Fahrzeug durch Stromunterbrechung zum Magnet.

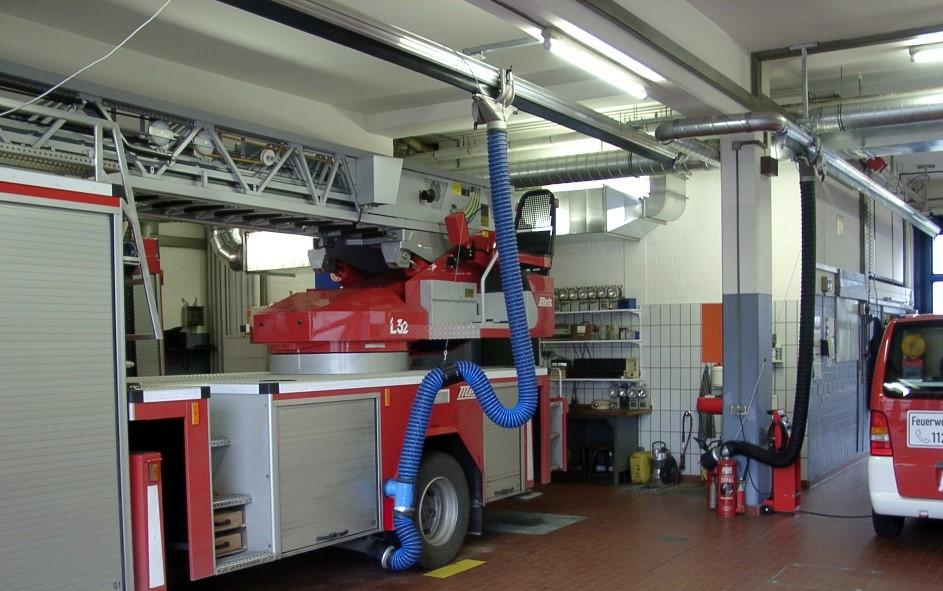

Feuerwehr mit magentischer Abkopplung

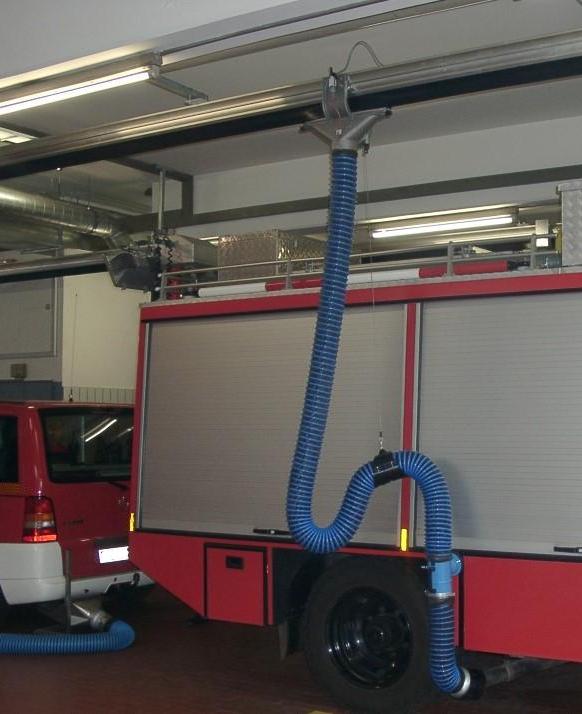

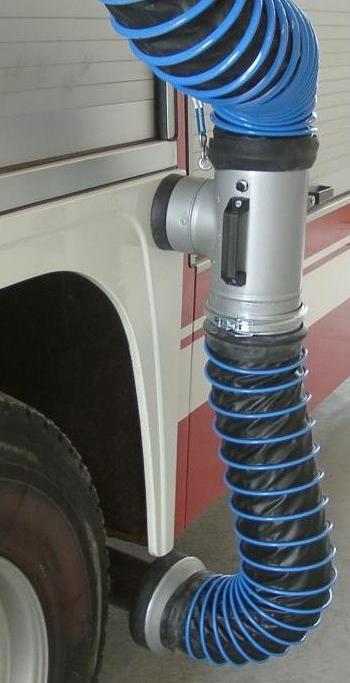

Feuerwehr magnetische Abkopplung Feuerwehr magnetische Abkopplung

3. Luftdichte Befestigung der Absaugvorrichtung am Auspuffrohr mittels Druckluft, keine Beimischung von Hallenluft. Führungsschiene, Laufwagen, Ablösen der Absaugvorrichtung vom Auspuff.

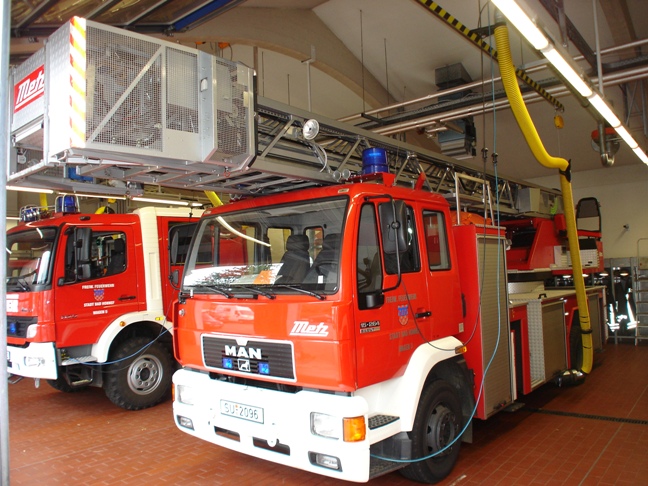

Feuerwehr Feuerwehr

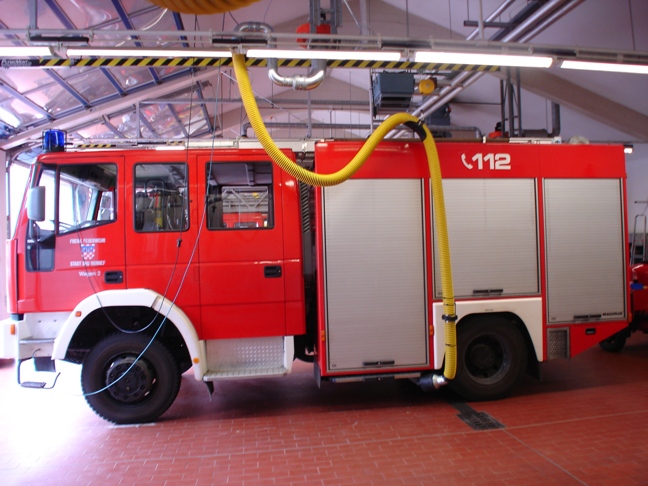

Feuerwehr

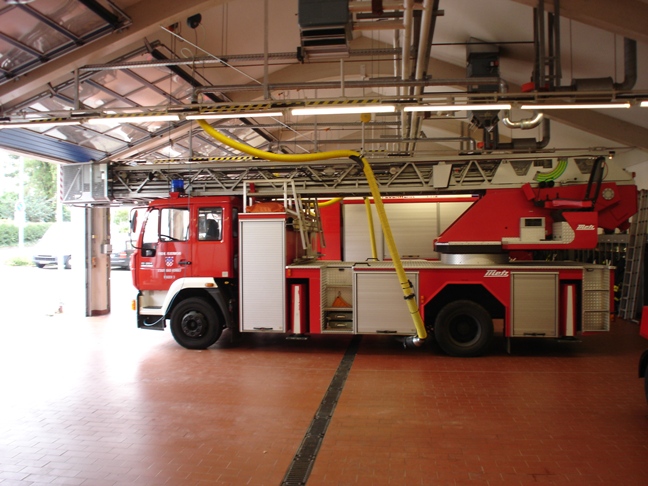

Feuerwehr



Feuerwehr



Feuerwehr



Feuerwehr



Feuerwehr

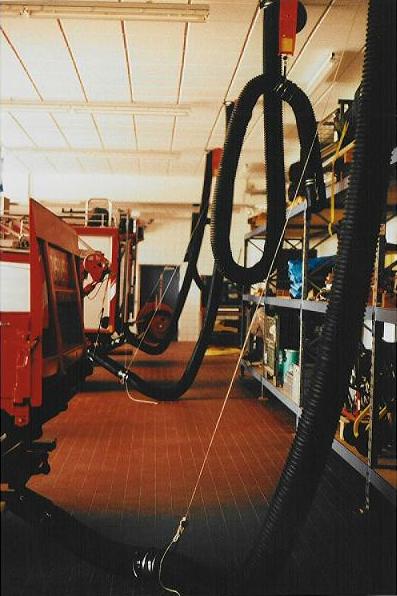

ATG
Stationäre Absauganlage
Mitfahrstrecke durch Schlauchlänge und Balancerseil definiert


Stationäre Anlagen

4. Vorstelltrichter hinter dem Auspuff

Schlauchverbindung als Überfluranlage zur Sammelrohrleitung unter der Decke oder
Schlauchverbindung als Unterfluranlage über Einsteckbögen zur Sammelrohrleitung im Boden.

5. Schlauchaufroller mittels Federantrieb

Entweder Schlauchanschluss an Vorstelltrichter (Stellplatz variabel) oder Anschluss eines Absaugtrichters mittels Klemmzange an das Auspuffrohr. Automatisches Abrollen des Schlauches, Ablösen der Klemmzange, Sicherheitskupplung. Rückführung des Schlauches in Startposition.
